Repujado y cincelado: cómo se levanta un relieve sobre chapa de cobre, latón y plata
Skivedotri reúne apuntes de taller sobre dos técnicas que casi siempre se practican juntas: el repujado, que empuja el metal desde el reverso para ganar volumen, y el cincelado, que define desde la cara los perfiles, los planos y las texturas. Aquí se explica el proceso completo, desde la elección del espesor de la chapa hasta la pátina final.
Todo el material está escrito como documentación abierta: descripciones de procedimientos, criterios de decisión y listas de comprobación pensadas para quien trabaja la chapa en un banco propio.
01
Chapa de cobre, latón y plata: espesores que responden al cincel
El primer criterio de un relieve no es el dibujo, sino el espesor. Una chapa demasiado fina se estira antes de tiempo y se abre por las cimas; una demasiado gruesa obliga a golpear tanto que el trazo pierde limpieza y el borde se deforma. En repujado se trabaja casi siempre entre 0,4 y 1 mm, y la diferencia entre 0,5 y 0,8 mm cambia por completo la sensación bajo el cincel.
El cobre recocido es el material más tolerante: se alarga mucho, avisa antes de romper y perdona la mano todavía dura de quien empieza. Para relieves altos con formas redondeadas, 0,7–0,8 mm da un cuerpo agradable; para placas planas con dibujo bajo y muchos fondos matizados, 0,5 mm es suficiente y ahorra recocidos.
El latón es más rígido y se endurece antes. Mantiene mejor las aristas y los perfiles secos, pero exige recocer con más frecuencia y castiga los ángulos vivos con fisuras. Conviene bajar un poco el espesor respecto al cobre: 0,5–0,6 mm cubre la mayoría de los trabajos decorativos, y el latón amarillo de baja aleación se comporta mejor que las variantes más duras.
La plata de ley 925 combina alargamiento y firmeza de una forma que la hace ideal para relieve fino, aunque su coste obliga a planificar el recorte antes de tocar el metal. Entre 0,4 y 0,6 mm se consigue detalle sin que la pieza quede blanda. La plata fina, más dúctil, se reserva para trabajos muy modelados donde no se busca rigidez.
Antes de cortar la chapa conviene comprobar:
- Margen perimetral de al menos 15–20 mm alrededor del dibujo, porque el relieve consume superficie y el borde se ondula.
- Estado del material: una chapa ya acritada de almacén se recoce antes de empezar, no a mitad del trabajo.
- Dirección de laminación visible en cobres y latones baratos, que puede marcar diferencias de alargamiento.
- Ausencia de arañazos profundos: en el fondo matizado se disimulan, en un plano pulido no.
- Espesor real medido con calibre, no el nominal de la etiqueta.
- Compatibilidad con el montaje previsto, si la pieza va remachada, soldada o embutida en una base.
02
La pez de repujar: composición, ajuste y temperatura
La almohadilla de pez es el soporte que sostiene la chapa mientras se golpea. No es un simple relleno: absorbe el impacto, permite que el metal descienda de forma controlada y devuelve suficiente resistencia para que el cincel deje un trazo definido. Un material mal ajustado arruina el trabajo antes de que empiece, porque la chapa rebota o se hunde sin dibujo.
La mezcla habitual parte de un aglutinante resinoso —pez de Borgoña o colofonia— al que se añade una carga mineral y una pequeña proporción de materia grasa. La carga aporta cuerpo y evita que la masa sea frágil; la grasa da plasticidad y evita que se agriete en frío. Las proporciones se ajustan al clima del taller y a la estación: una mezcla que funciona en un taller fresco del norte peninsular puede resultar demasiado blanda en un verano seco del interior.
Puntos de partida para la mezcla
Como base orientativa se usa alrededor de dos partes de carga por una de resina, con un pequeño porcentaje de grasa o aceite. Si la pez se pega al cincel y se levanta con él, está blanda: se corrige añadiendo carga. Si se resquebraja al enfriar y suelta la pieza en pleno golpe, está seca: se corrige con más resina y algo de grasa.
Componentes y función de cada uno:
- Resina (pez de Borgoña o colofonia): sujeta la chapa y da cohesión a la masa.
- Carga mineral (yeso, polvo de ladrillo o tierras finas): aporta densidad y evita que sea pegajosa.
- Grasa o aceite (sebo, aceite de linaza): mantiene la elasticidad y previene grietas.
- Recipiente: cazoleta esférica sobre aro de cuero para orientar la pieza, o caja rectangular de madera para chapas grandes.
- Fuente de calor suave: soplete a distancia o pistola de aire para reblandecer la superficie sin quemar la resina.
- Desmoldeo: calor moderado y espátula; los restos se retiran con disolvente adecuado o por calentamiento y arrastre.
Asentar la pieza sin burbujas
La chapa se apoya sobre la pez reblandecida y se presiona desde el centro hacia fuera para expulsar el aire. Cualquier hueco bajo el metal se traduce en un hundimiento brusco al primer golpe y en un trazo irregular. Los bordes se doblan ligeramente hacia abajo antes de asentarla: así la pieza se ancla y no salta durante el trabajo. Después conviene esperar a que la masa recupere temperatura ambiente; golpear sobre pez todavía caliente da relieves blandos y deformes.
03
Cinceles: familias, formas y preparación de la punta
Un juego de cinceles no se compra, se construye. Cada forma responde a una función concreta y el mismo trabajo puede necesitar veinte o treinta variantes de tamaño. Se fabrican con varilla de acero de sección cuadrada u octogonal, se forjan en la punta, se templan y se revienen hasta un azul que mantenga dureza sin fragilidad. La cabeza se deja algo más blanda para que no salte esquirlas bajo el martillo.
La punta se pule con cuidado: cualquier marca de lima o rebaba se copia en el metal en cada golpe. Un cincel bien acabado deja una huella limpia y previsible, y esa previsibilidad es lo que permite encadenar cientos de golpes sin corregir.
Familias principales y su función:
- Trazadores: punta lineal roma que dibuja el contorno por la cara sin cortar la chapa.
- Embutidores: cabeza redondeada de distintos diámetros que empuja el volumen desde el reverso.
- Planeadores: superficie plana o ligeramente convexa para asentar planos y bajar fondos.
- Perfiladores: cantos rectos o curvos que definen la arista entre relieve y fondo.
- Matizadores: punta texturada que crea el grano del fondo y separa visualmente los planos.
- Punteadores: puntas finas para nervios, granulados y detalles muy pequeños.
- Cinceles de forma: perfiles hechos a medida para motivos que se repiten en una misma pieza.
- Bruñidores: acero pulido o ágata para alisar zonas concretas al final.

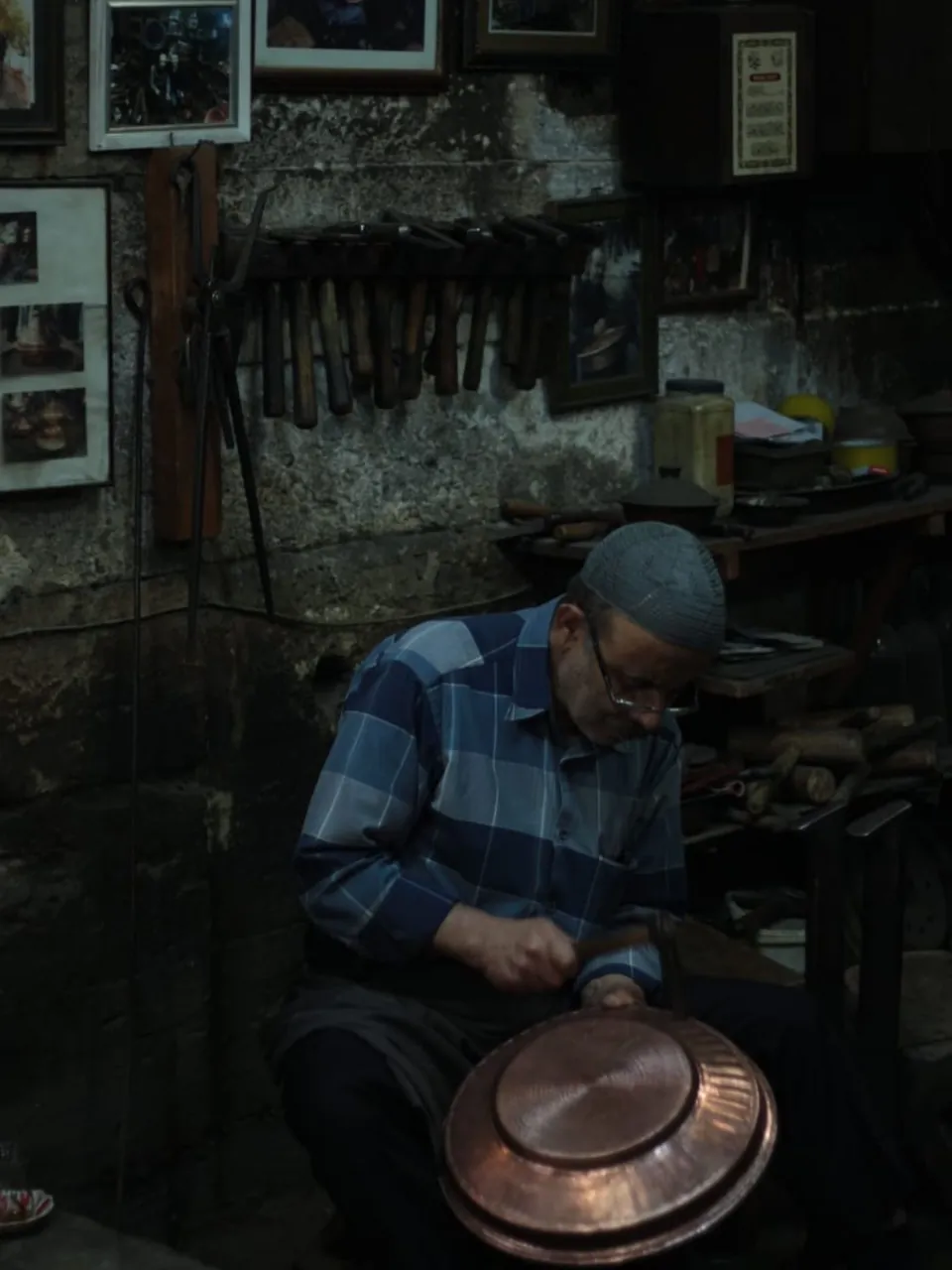

El martillo y el golpe
El martillo de cincelador tiene cabeza ligera y mango ensanchado en el extremo, pensado para golpear muchas veces por minuto con muñeca suelta. El ritmo importa más que la fuerza: una serie de golpes iguales y seguidos desplaza el metal de forma homogénea, mientras que golpes aislados y fuertes dejan escalones y adelgazan puntos concretos. El cincel se sujeta entre los dedos y se desliza continuamente sobre la chapa mientras se golpea, de modo que la huella se convierte en línea y no en una sucesión de marcas.
04
Reverso y cara: el ritmo de vueltas que construye el volumen
La confusión más frecuente es pensar que repujado y cincelado son técnicas alternativas. En realidad son dos caras del mismo proceso, y la pieza se voltea tantas veces como haga falta. Desde el reverso se levanta la masa general del relieve; desde la cara se recupera el contorno que ese levantamiento ha desplazado, se bajan los fondos y se afinan los planos.
Un ciclo completo suele seguir el mismo orden. Se traza el contorno por la cara para fijar el dibujo. Se voltea la chapa y se empuja el volumen por el reverso con embutidores, empezando por los diámetros grandes y bajando de tamaño. Se recoce, se limpia y se vuelve a asentar en la pez por el otro lado. Entonces se recupera el perfil, se define la arista y se comprueba si el volumen es suficiente. Si no lo es, se repite la vuelta.
Cada volteo implica retirar la pieza de la pez, calentarla, limpiarla y asentarla de nuevo. Es un trabajo lento, y por eso conviene agrupar todo lo que se pueda hacer en un mismo lado antes de cambiar. Un relieve de altura media puede necesitar tres o cuatro vueltas; uno profundo, muchas más.
El volumen no se consigue en una sola pasada. Se construye por capas: cada vuelta añade una fracción de altura y devuelve la nitidez perdida en la anterior. Intentar llegar al relieve final de golpe adelgaza la chapa en las cimas y termina abriéndola.
05
Recocido y acritud: cuándo parar y cómo devolver la plasticidad
Al deformar el metal en frío, su estructura interna se endurece. Ese endurecimiento —la acritud— es el motivo por el que una chapa que empezó dócil se vuelve tensa, suena distinto bajo el martillo y acaba agrietándose si se insiste. El recocido devuelve la plasticidad calentando el metal hasta la temperatura adecuada y dejándolo enfriar, con lo que la estructura se reorganiza y el trabajo puede continuar.
El cobre se recuece a un rojo oscuro visible en penumbra, alrededor de los 500–600 °C, y admite enfriamiento en agua o al aire. El latón trabaja en una franja algo más baja y conviene enfriarlo al aire para no arriesgar tensiones; además, su color de referencia es más difícil de leer, así que ayuda apagar las luces del taller. La plata de ley se recuece hacia los 600–650 °C, con un rojo apenas insinuado: pasarse de temperatura provoca deterioro superficial y, si se llega demasiado lejos, fusión localizada.
Señales de que la chapa pide recocido
- El cincel rebota y deja huella más superficial con el mismo golpe.
- El sonido del martilleo se vuelve más agudo y seco.
- Aparecen pequeñas arrugas o pliegues en lugar de un descenso limpio.
- El borde de la chapa empieza a mostrar microfisuras.
- La pieza se resiste a asentarse plana sobre la pez.
- La zona más estirada se nota tensa y ligeramente abombada.
Después del fuego
El recocido deja óxido en la superficie. En cobre y latón basta un decapado en solución ácida diluida seguido de un aclarado abundante; en plata, el mismo procedimiento elimina además el óxido de cobre de la aleación y deja esa capa blanca mate que aparece tras varios calentamientos. Todo el proceso pide ventilación, gafas y guantes, y la chapa debe estar completamente seca antes de volver a la pez: el agua atrapada bajo el metal genera burbujas y desajusta el apoyo.
06
Del dibujo a la chapa: trazado y transferencia
El dibujo se prepara a tamaño real y se piensa en términos de alturas, no solo de líneas. Antes de transferir conviene decidir qué elementos quedarán altos, cuáles a media altura y cuáles se hundirán en el fondo, porque ese reparto determina el orden de los golpes y la cantidad de vueltas necesarias.
Para pasarlo al metal hay varios caminos, y ninguno es superior en todos los casos. Lo importante es que la marca sobreviva al primer recocido y al decapado, o que se pueda restituir con facilidad cuando desaparezca.
Métodos de transferencia habituales:
- Papel de calco fijado con cinta y repasado con punta seca, para dibujos con muchas curvas.
- Pegado del dibujo impreso sobre la chapa y trazado directo con el trazador a través del papel.
- Fondo claro de témpera o marcador sobre el metal y dibujo a mano alzada encima.
- Plantilla recortada para siluetas que se repiten dentro de la misma pieza.
- Retrazado con trazador fino tras el primer recocido, cuando el calco original se ha perdido.
- Marcas de registro fuera del área útil, para recolocar la pieza en la pez siempre igual.
El trazado definitivo se hace siempre con trazador y martillo, nunca con punta de marcar rayada: la línea del trazador es una hendidura suave que resiste el calor, mientras que un arañazo profundo se convierte en punto débil cuando el metal se estira.
07

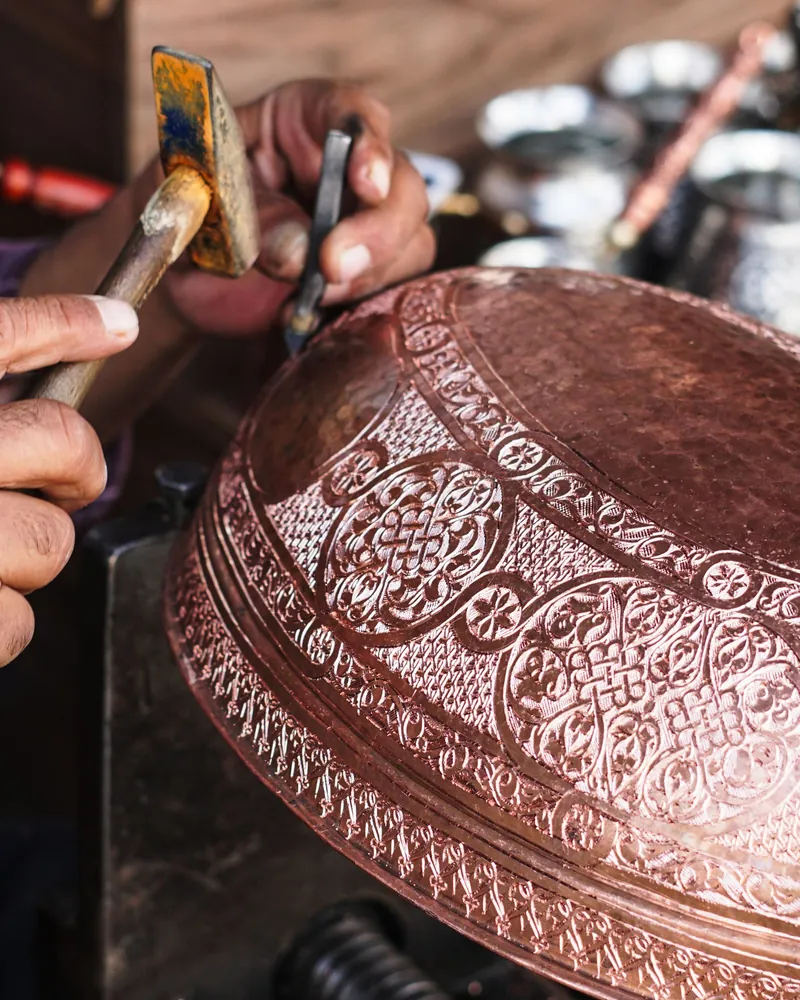

Relieve, planos y fondos: matizado y textura
Cuando el volumen general está levantado empieza la parte que decide el carácter de la pieza. Un relieve sin jerarquía de planos se lee plano aunque tenga altura; lo que crea profundidad es el contraste entre la superficie modelada, la arista que la separa y el fondo tratado de otra manera.
Los planos se asientan con planeadores, apoyando el cincel completo y avanzando con golpes solapados. Las aristas se definen con perfiladores siguiendo el contorno trazado: cuanto más limpia y continua sea esa línea, más nítido parecerá el relieve. Los detalles internos —nervios de hoja, pliegues, granulados— se dejan para el final, cuando ya no habrá recocidos que los suavicen.
El fondo matizado
El matizado es el recurso más eficaz para separar figura y fondo. Se aplica con cinceles de punta texturada golpeando de forma uniforme sobre toda la superficie que debe quedar atrás. Un fondo bien matizado tiene grano constante y ausencia de zonas brillantes olvidadas; en cuanto queda una isla sin tratar, la mirada va directa a ella. La textura además retiene la pátina de forma distinta al plano pulido, lo que refuerza el contraste en el acabado final.
Comprobaciones al cerrar el relieve:
- Mirar la pieza con luz rasante desde varios ángulos; los defectos de plano solo aparecen así.
- Comprobar que ninguna arista se ha quedado redondeada por golpes de más.
- Revisar el grosor en las cimas más estiradas antes de dar el último volumen.
- Verificar que el matizado cubre hasta el filo de la arista, sin franjas sin tratar.
- Retirar rebabas y marcas de cincel fuera del dibujo.
- Comparar con el dibujo original para detectar deformaciones acumuladas.
08
Borde, planeado y montaje de la pieza
Al terminar el relieve, el borde de la chapa suele estar ondulado y la superficie que rodea al dibujo, tensa. Corregirlo forma parte del trabajo, no es un remate opcional. La pieza se retira de la pez, se limpia a fondo y se recuece una última vez antes de tocar el perímetro.
El planeado del fondo se hace sobre un tas o yunque plano, con martillo de superficie pulida y golpes ligeros y ordenados, siempre desde el centro hacia el borde. Después se recorta el contorno definitivo con sierra o cizalla, se lima el canto y se suaviza con abrasivo fino para que no corte al tacto.
Soluciones de acabado y montaje:
- Canto doblado sobre sí mismo, que rigidiza la placa y elimina el filo.
- Alma de alambre embutida en el doblez para bordes curvos que deben mantener forma.
- Remachado a una base de madera o metal, con remaches del mismo material que la pieza.
- Soldadura fuerte para cerrar piezas huecas o unir dos mitades repujadas.
- Marco embutido que sujeta la chapa por presión, sin perforarla.
- Relleno posterior del reverso con masilla o pez endurecida cuando la pieza queda expuesta a golpes.
09
Pátinas y protección de la superficie
La pátina no es solo color: es la herramienta que hace legible el relieve. Al oscurecer la superficie entera y después aclarar selectivamente las zonas altas, se refuerza el contraste entre lo que avanza y lo que retrocede. Un mismo relieve puede parecer plano en metal desnudo y profundo tras un patinado bien graduado.
En cobre y latón, las soluciones de sulfuro alcalino dan tonos que van del pardo al negro según la concentración y el tiempo de contacto. En plata, el mismo tipo de producto produce grises y negros muy estables, y también azules y violetas si se controla la exposición. Todas estas mezclas exigen ventilación, guantes y protección ocular, y una limpieza previa impecable: cualquier resto de grasa o dedos deja una mancha que después no se corrige.
Secuencia habitual de acabado
- Desengrasado completo y aclarado; la pieza no se vuelve a tocar con los dedos.
- Aplicación de la pátina por inmersión o a pincel, en pasadas cortas y controladas.
- Aclarado y secado inmediato para detener la reacción.
- Aclarado selectivo de las zonas altas con abrasivo muy fino, estropajo suave o bruñidor.
- Comprobación con luz rasante y retoque puntual si el contraste queda desigual.
- Protección final con cera microcristalina o barniz mate, aplicada en capa fina.
La cera es reversible y se renueva con facilidad, lo que la hace preferible en piezas que se manipulan o se limpian de vez en cuando. El barniz protege más tiempo pero cambia ligeramente el brillo y complica cualquier intervención posterior. En ambos casos conviene aplicar poco producto y repetir, porque un exceso se acumula en los ángulos del relieve y apaga el matizado del fondo.
10
Contenidos que publica Skivedotri
Este sitio funciona como un cuaderno editorial abierto sobre repujado y cincelado. El material se escribe y se revisa aquí, sin secciones de venta ni oferta de servicios, y se organiza alrededor de las etapas reales del trabajo en el banco.
- Espesores y comportamiento de la chapa de cobre, latón y plata.
- Preparación, ajuste y mantenimiento de la pez de repujar.
- Formas de cincel, funciones y criterios para fabricar los propios.
- Alternancia entre reverso y cara a lo largo del proceso.
- Recocido, control de la acritud y limpieza posterior.
- Trazado y transferencia del dibujo al metal.
- Construcción del relieve, planos, aristas y fondos matizados.
- Planeado, acabado del borde, montaje, pátinas y protección.
Los textos describen procedimientos y criterios generales del oficio. Cada taller trabaja con materiales, herramientas y condiciones distintas, así que las cifras que aparecen son puntos de partida para ensayar sobre recortes, no recetas cerradas. En Sobre el proyecto se explica con más detalle el propósito y el alcance del sitio.
11
Contacto
Si detectas un error, quieres proponer un tema relacionado con el repujado y el cincelado o tienes una duda sobre algo publicado aquí, puedes escribir por correo electrónico. Es la única vía de contacto del proyecto: no hay formularios, ni registro, ni suscripción.
Skivedotri
[email protected]
